Kernel und Module

Kernel

Grundlegendes

• Der Kernel eines Betriebssystems bildet die hardwareabstrahierende Schicht.
• Er stellt der aufsetzenden Software eine einheitliche Schnittstelle (API) zur Verfügung.
• Diese agiert unabhängig von der Rechnerarchitektur.
• Die Software kann so immer auf die Schnittstelle zugreifen und braucht die Hardware nicht genauer zu kennen.
• Der Kernel ist so etwas wie ein Vermittler zwischen Anwendungsprogrammen und Hardware.
• Die Aufgaben sind Speicherverwaltung, Prozessverwaltung, Multitasking, Lastverteilung, Durchsetzung der Berechtigungen und Eingabe/Ausgabe-Operationen auf verschiedenen Geräten.
• Der Kernel wird beim Systemstart in den Speicher geladen und verbleibt dort während der ganzen Zeit.
• Der Kern selbst hat keine Anwendungsprogramme, Bibliotheken oder Systemsoftware.

Monolithischer Kernel und Mikrokernel

• Mikrokernel (z.B. QNX, Minix, seL4): Nur das Nötigste läuft im Kernel. Treiber laufen als eigene Prozesse im User Space.
• Monolithischer Kernel: Treiber, Dateisysteme und Netzwerk laufen komplett im Kernel Space.
• Linux ist ein modularer monolithischer Kernel.
• Er ist monolithisch, kann aber Teile (Module) zur Laufzeit nachladen und entladen.
• Wichtig: Ein geladenes Modul läuft im Kernel Space mit vollen Rechten. Ein fehlerhaftes Modul kann das ganze System mitreißen.

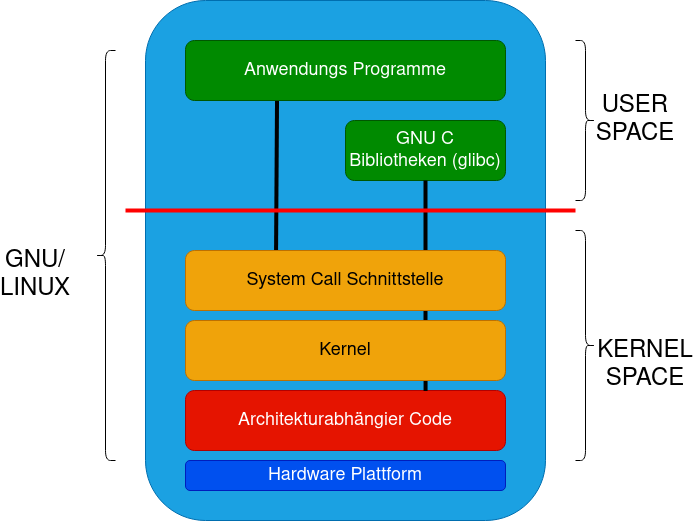

Schaubild

• Die Anwendungsprogramme greifen nicht direkt auf die Hardware zu.
• Sie rufen Kernel System Calls auf und diese machen dann die wirklichen Aktionen.
• Meist geschieht das über die C-Bibliothek (glibc).
• Der Kernel kann Aufrufe auch verweigern (z.B. fehlende Berechtigung).

Gerätetreiber unter Linux

• Ein Gerätetreiber ist ein spezielles Stück Software, das ein Betriebssystem (wie Linux) mit einer Hardwarekomponente verbindet.
• Jede Hardwarekomponente benötigt einen spezifischen Treiber, um korrekt zu funktionieren.
• Unter Linux sind die meisten dieser Treiber als Kernel-Module verfügbar, die dynamisch geladen und entladen werden können.

Module

Kernel-Module

Ein Kernel-Modul ist ein Stück Code, das dynamisch in den Kernel eingefügt werden kann, um zusätzliche Funktionen bereitzustellen.

• Viele Gerätetreiber sind als Kernel-Module implementiert, z.B. WLAN-Karte, Soundkarte, Netzwerkkarte.
• Auch Dateisysteme (z.B. xfs, btrfs) und Netzwerkfunktionen (z.B. nftables) sind oft Module.
• Distributionen wie Debian, Ubuntu oder Rocky nutzen einen "allgemeinen" Kernel und laden passend zur Hardware die nötigen Module.
• In der Regel werden alle notwendigen Module beim Systemstart und bei Bedarf zur Laufzeit automatisch geladen.

Fest im Kernel verankert

• Treiber ist Teil des Original-Kernel-Quellcodes.
• Das Modul (Treiber) wurde beim Kompilieren fest in den Kernel eingebaut.
• Es lässt sich somit nicht mehr entladen.
• Anwendung: gehärteter Kernel
• Wenn ich die Netzwerkkarten von meiner Produktionslinie kenne, brauche ich nur diese in den Kernel zu kompilieren.

Modul gehört zum Kernel und kann nachgeladen werden

• Treiber ist Teil des Original-Kernel-Quellcodes.
• Das Modul wurde beim Kompilieren mit übersetzt, aber als eigene Datei (.ko).
• Es ist somit nachladbar.
• Es kann direkt an den Kernel andocken und geht somit eine Symbiose mit dem Kernel ein.
• Gewöhnliche und verbreitete Treiber sind normalerweise nachladbar.

Fest oder Modul? Selbst nachschauen

• Die Konfiguration des laufenden Kernels liegt unter /boot/config-$(uname -r).
• =y bedeutet fest eingebaut, =m bedeutet Modul.
• grep -E "CONFIG_(UNIX|INET|EXT4_FS|XFS_FS)=" /boot/config-$(uname -r)

CONFIG_UNIX=y
CONFIG_INET=y
CONFIG_EXT4_FS=m
CONFIG_XFS_FS=m

• Beispiel Debian 13: Unix-Sockets und IPv4 sind fest drin, selbst ext4 ist ein Modul (es steckt in der initramfs).
• Alle fest eingebauten Treiber stehen in modules.builtin:
• grep tcp_cubic /lib/modules/$(uname -r)/modules.builtin

Hersteller stellt Quellcode von einem Treiber zur Verfügung

• Treiber ist nicht Teil des Original-Kernel-Quellcodes (out-of-tree).
• Man muss das Modul nun für den passenden Kernel übersetzen.
• Dazu braucht man nicht den kompletten Kernelquellcode, sondern nur die Kernel-Header.
  • Debian: linux-headers-$(uname -r)
  • Rocky: kernel-devel-$(uname -r)
• Es gibt 2 Möglichkeiten.

Treiber vom Hersteller selbst kompilieren (schlechter)

• Quellen des Treibers besorgen.
• Kernel-Header des laufenden Kernels installieren.
• Diverse Tools wie make und gcc installieren.
• Modul gegen den aktuellen Kernel kompilieren.
• Nachteil: Bei einem Kernelupdate geht das Spiel erneut los.
• Das Modul liegt nur unter /lib/modules/<alte Version> und fehlt dem neuen Kernel.

DKMS (besser)

• DKMS = Dynamic Kernel Module Support
• Quellen sind meist über das Paketmanagement erhältlich (Pakete enden oft auf -dkms).
• DKMS übersetzt das Modul gegen den laufenden Kernel.
• Am Schluss ist das Modul verfügbar.
• Vorteil: Bei einem Kernelupdate kompiliert DKMS das Modul automatisch neu.
• apt install virtualbox-dkms
• dkms status

Secure Boot

• Ist Secure Boot aktiv, lädt der Kernel nur signierte Module.
• Selbst gebaute und DKMS-Module sind zunächst nicht von der Distribution signiert.
• DKMS erzeugt deshalb einen eigenen Schlüssel (MOK = Machine Owner Key).
• Dieser muss einmalig importiert und beim nächsten Neustart im MOK-Manager bestätigt werden.
• mokutil --sb-state
• mokutil --import /var/lib/dkms/mok.pub
• Typischer Fehler ohne Signatur: Key was rejected by service

Effekt

• Der Effekt ist bei beiden Verfahren derselbe.
• Wichtig: Der Kernel wird nicht neu kompiliert.
• Die Header werden nur für die richtigen Andockpunkte im Quellcode benötigt.

Modulverwaltung

Installation

• Die Programme sind in der Standardinstallation enthalten.
• Sie stammen aus dem Paket kmod (früher module-init-tools).

Tools

• lsmod: Zeigt geladene Module an
• modinfo: Zeigt Informationen über ein Modul an
• modprobe: Lädt und entlädt Module und löst dabei Abhängigkeiten auf
• insmod: Lädt eine einzelne Moduldatei über ihren Pfad, ohne Abhängigkeiten aufzulösen
• rmmod: Entlädt ein einzelnes Modul, ohne Abhängigkeiten
• depmod: Erstellt die Dateien zur Auflösung von Modulabhängigkeiten
• Im Alltag nimmt man modprobe statt insmod und rmmod.

Ort, wo die Module des laufenden Kernels liegen

Die Module des aktuellen Kernels befinden sich im Verzeichnis /lib/modules/$(uname -r).

• Je nach Distribution sind sie komprimiert (.ko.xz oder .ko.zst).
• Die Anführungszeichen sind wichtig, sonst wertet die Shell den Stern selbst aus.
• find /lib/modules/$(uname -r) -name "*.ko*"

Geladene Module anzeigen

Mit dem Befehl lsmod kann man die aktuell geladenen Module anzeigen lassen.

• lsmod
• Die Spalte "Used by" zeigt, welche anderen Module ein Modul gerade benutzen.

Informationen anzeigen

Mit dem Befehl modinfo kann man Informationen zu einem bestimmten Modul anzeigen lassen.

• modinfo usb_common
• Interessant sind filename, depends, parm (Optionen) und signer.

Module laden und entladen

Mit dem Befehl modprobe können Module zur Laufzeit geladen oder entladen werden.

• modprobe [Optionen] Modulname

Optionen sind unter anderem

• -v: Ausführliche Ausgabe
• -n: Simuliert das Laden des Moduls, lädt es aber nicht (sinnvoll zusammen mit -v)
• -a: Lädt alle in der Kommandozeile angegebenen Module
• -r: Entlädt das Modul und nicht mehr benötigte Abhängigkeiten

Beispiele

• sudo modprobe -v usb_common
• sudo modprobe -n -v xfs
• sudo modprobe -r xfs
• Ein Modul, das gerade benutzt wird, lässt sich nicht entladen.

modprobe: FATAL: Module xfs is in use.

Abhängigkeiten von Modulen

Manche Module können erst geladen werden, wenn andere Module geladen sind, da sie von diesen abhängen.

• Diese Abhängigkeiten sind in der Datei /lib/modules/$(uname -r)/modules.dep hinterlegt.
• depmod erstellt diese Datei neu, z.B. nachdem ein Modul von Hand nach /lib/modules kopiert wurde.
• sudo depmod -a

Modul-Optionen

• Viele Module haben Parameter, die man mit modinfo sieht.
• Beim Laden: sudo modprobe Modulname parameter=wert
• Dauerhaft in einer Datei unter /etc/modprobe.d/, die auf .conf endet:

options snd_hda_intel power_save=1

• Die aktuellen Werte stehen unter /sys/module/<modulname>/parameters/.

Automatisches Laden von Modulen

• Meist muss man nichts tun.
• Erkennt der Kernel neue Hardware, lädt udev anhand der Geräte-ID (modalias) automatisch den passenden Treiber.
• Module, die trotzdem beim Booten immer geladen werden sollen, trägt man in eine Datei unter /etc/modules-load.d/ ein.
• Die Datei muss auf .conf enden, ein Modul pro Zeile.

# /etc/modules-load.d/lp.conf
lp

• Debian liest zusätzlich noch die alte Datei /etc/modules.

Automatisches Laden verhindern - Blacklisting

• Unter bestimmten Umständen kann es sinnvoll sein, das Laden von bestimmten Modulen zu verbieten.
• Beispiel: Zwei Treiber kommen für dasselbe Gerät in Frage oder ein Treiber macht Probleme.
• Dazu legt man eine Datei im Verzeichnis /etc/modprobe.d an.
• Der Name ist frei wählbar, die Datei muss aber auf .conf enden.
• In der Regel sind hier schon einige Dateien zu finden.

Blacklist-Datei

• cat /etc/modprobe.d/blacklist.conf

# This file lists those modules which we don't want to be loaded by
# alias expansion, usually so some other driver will be loaded for the
# device instead.

# evbug is a debug tool that should be loaded explicitly
blacklist evbug

# these drivers are very simple, the HID drivers are usually preferred
blacklist usbmouse
blacklist usbkbd
...

Eigene Blacklist anlegen

• echo "blacklist pcspkr" | sudo tee /etc/modprobe.d/blacklist-pcspkr.conf

Wichtig

• blacklist verhindert nur das automatische Laden.
• Von Hand mit modprobe oder als Abhängigkeit eines anderen Moduls wird es trotzdem geladen.
• Soll ein Modul gar nicht geladen werden können, zusätzlich:

install pcspkr /bin/false

• Wird das Modul schon in der initramfs geladen, muss diese neu gebaut werden.
  • Debian: sudo update-initramfs -u
  • Rocky: sudo dracut -f

Treiberprobleme beheben

Gerätetreiber installieren

• Die genaue Methode zur Installation eines Gerätetreibers variiert je nach Treiber und Linux-Distribution.
• Oftmals werden Treiber über den Paketmanager der Distribution installiert (z.B. firmware-* Pakete oder *-dkms Pakete).
• Manchmal müssen Treiber jedoch von der Herstellerseite heruntergeladen und manuell installiert werden.

Welcher Treiber gehört zu welchem Gerät

Mit lspci -k sieht man zu jedem PCI-Gerät den benutzten Treiber.

• lspci -k

00:03.0 Ethernet controller: Intel Corporation 82540EM Gigabit Ethernet Controller (rev 02)
	Subsystem: Intel Corporation PRO/1000 MT Desktop Adapter
	Kernel driver in use: e1000
	Kernel modules: e1000

• Fehlt die Zeile Kernel driver in use, ist für das Gerät kein Treiber geladen.
• Für USB-Geräte: lsusb und lsusb -t

Kernel-Nachrichten anzeigen

Mit dmesg sieht man die Meldungen des Kernels, z.B. beim Laden von Treibern oder fehlender Firmware.

• Unter Debian braucht man dafür root-Rechte.
• sudo dmesg
• sudo dmesg -w (live mitlesen)
• journalctl -k
• sudo dmesg | grep -i firmware
