TCP/IP vs. ISO/OSI
| Nummer | OSI-Modellschicht | Funktion | TCP/IP-Modellschicht | PDU | Hardware | Protokolle |
|---|---|---|---|---|---|---|
|
|

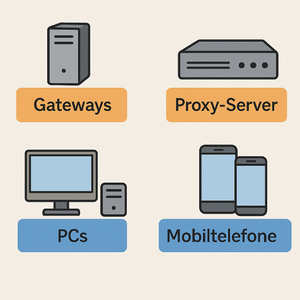

Anwendung
|
Am nächsten zum Endbenutzer. Dies ist die Schicht, über die die Anwendung und der Benutzer kommunizieren.
Für die Kommunikation zwischen Webbrowser und Webserver werden anwendungsspezifische Protokolle wie HTTP (Hyper Text Transfer Protocol) auf dieser Schicht genutzt. |
Anwendung | Daten |
|
DNS, FTP, SNMP, DHCP, SSH, SMTP, POP3, LDAP, SMB, SSL, TLS, NetBIOS, HTTPS, HTTP, FTP, NFS, NTP, Telnet, IMAP, AFP, RPC, SMB |
|
Darstellung
|
Diese Schicht formatiert die Daten so, dass sie von der empfangenden Anwendung verstanden werden können.
Diese Schicht kann auch Daten verschlüsseln, wenn sie gesendet werden, und entschlüsseln, wenn sie empfangen werden, um sicherzustellen, dass nur der beabsichtigte Empfänger sie lesen kann. | ||||
|
Sitzung
|
Diese Schicht steuert die Host-zu-Host-Kommunikation (Sitzungen).
Sie erstellt, verwaltet und beendet Verbindungen zwischen einer lokalen Anwendung (z. B. dein Webbrowser) und einer entfernten Anwendung (z. B. YouTube). | ||||
|
Transportschicht
|
Um sicherzustellen, dass keine Daten verloren gehen, verwendet die Transportschicht Fehlerbehandlung und Sequenzierung.
Diese Schicht bietet auch Host-zu-Host-Kommunikation, auch bekannt als Ende-zu-Ende-Kommunikation. |
Transport | Segment | TCP, UDP, RTP, SCTP, DCCP | |
|

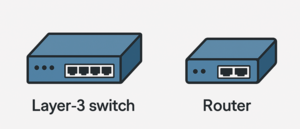

Netzwerkschicht
|
Die Netzwerkschicht verbindet Endgeräte in verschiedenen Netzwerken (z. B. außerhalb deines lokalen Netzwerks).
Diese Schicht kümmert sich um logische Adressierung mithilfe von IP-Adressen. |
Internet | Paket |
|
ICMP, IGMP, IP, IPsec, NAT |
|

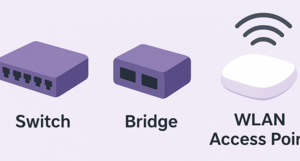

Sicherungsschicht
|
Diese Schicht ermöglicht die Kommunikation von Gerät zu Gerät und den Datentransfer (z. B. PC zu Switch, Switch zu Router und Router zu Router).
Die physikalische Adresse (MAC-Adresse) wird auf die Daten an dieser Schicht angewendet – sie enthält sowohl die Quell- als auch die Ziel-MAC-Adresse. |
Netzwerkzugriffs- oder Sicherungsschicht | Frame / Bits |
|
ARP, Ethernet, Token Ring, PPP, ATM, SLIP, 802.11, Frame Relay, MAC, LLDP, VLAN, Bluetooth, ISDN, L2TP, DSL, VTP |
|

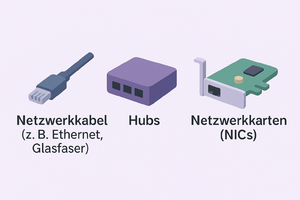

Bitübertragungsschicht
|
Die physikalische Schicht ist die unterste Schicht des OSI-Modells.
Sie spezifiziert die physikalischen Eigenschaften eines Mediums, das zur Übertragung von Daten zwischen Geräten verwendet wird. Zum Beispiel: Spannungspegel, maximale Übertragungsdistanzen, physikalische Anschlüsse usw. Digitale Bits werden übertragen, um elektrische Signale für kabelgebundene Verbindungen und Funksignale für drahtlose Übertragung auf dieser Schicht umzuwandeln. |
|
